模架的基本構造是怎么樣的呢？

發布日期：[2021-11-02] 點擊率：

模架概況學習隨著模架工藝的分節細化，模架制作的部件的規模化。模架與零部件的分別批量生產已經成熟。那框架的是指哪部分？基本構造又是如何的？下面為大家整理一些：
通常模架是由二類零件組成:
一類是工藝零件，這類零件直接參與工藝過程的完成并和坯料有直接接觸，包括有工作零件、定位零件、卸料與壓料零件等；
一類是結構零件，這類零件不直接參與完成工藝過程，也不和坯料有直接接觸，只對模架完成工藝過程起保證作用，或?qū)δ＜芄δ芷鹜晟谱饔?，包括有?dǎo)向零件、緊固零件、標準件及其它零件等。應該指出，不是所有的沖模都必須具備上述六種零件，尤其是單工序模，但是工作零件和必要的固定零件等是不可缺少的。
模架就屬于結構零件，它主要作用：定位,固定的作用，導正凸模、凹模的間隙。模架除了提高精度外,裝模也變的很方便,避免了因沖床精度引起的質量問題。

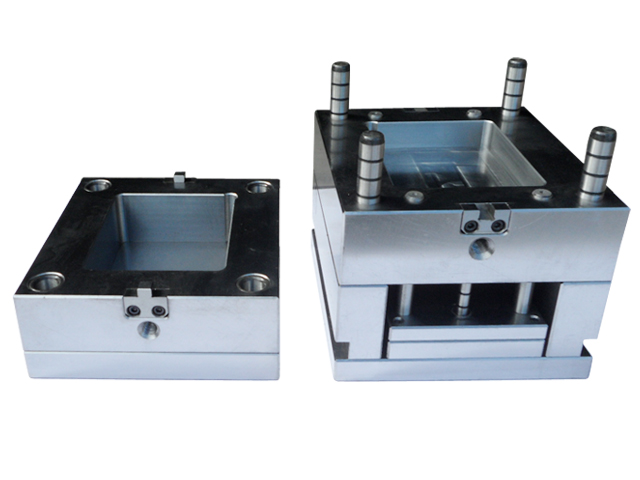

模架主要由四部分構成：上模座，下模座，導柱，導套。
1、模座。屬于標準件，根據生產需要選擇合適的鋼材，對其剛度，變形系數等物理性質有要求。
A。模座形狀分為圓形和矩形。
B。帶模柄的模座?？筛鶕?jù)沖床的情況,制造一種或幾種規格的通用模柄,然后按零件情況制出凸、凹模。對一般沖孔、落料、彎曲、簡單的拉深、校形等,均可采用此種方法。常用于批量小而品種多的沖壓件生產。
2、導柱和導套。是引導模架行程的導向元件。
模架主要類別有：中間導柱模架，四角導柱模架，對角導柱模架。后側導柱模架。
